Straalcabines

Straalcabines worden gebruikt voor onderdelen te ontroesten, ontkolen, verwijderen van verf, de-oxideren, matteren, satineren, finishen, reconditioneren, opruwen, etc. van metalen en kunststof onderdelen.

De keuze van uw straalcabine is afhankelijk van de materiaalsoort, de afmetingen, de vervuiling en de vereiste bewerking van het onderdeel dat u wenst te stralen. Welk resultaat verwacht u, hoe vaak of hoe lang wenst u te stralen,...


Equa Belgium biedt twee soorten straalcabines aan:

Injectorstralen is ideaal voor het precies stralen van kleine onderdelen en het egaliseren van oppervlakken.
In het straalpistool wordt het straalmiddel vacuüm (venturi-werking) aangezogen.

Drukstralen
is ideaal voor het stralen van grote onderdelen en het verwijderen van oude verflagen, corrosie,...
Het straalmiddel wordt vanuit een drukvat naar het pistool gestuwd, de straalsnelheid is 5 tot 10 keer hoger dan die van een injectorstraalcabine.

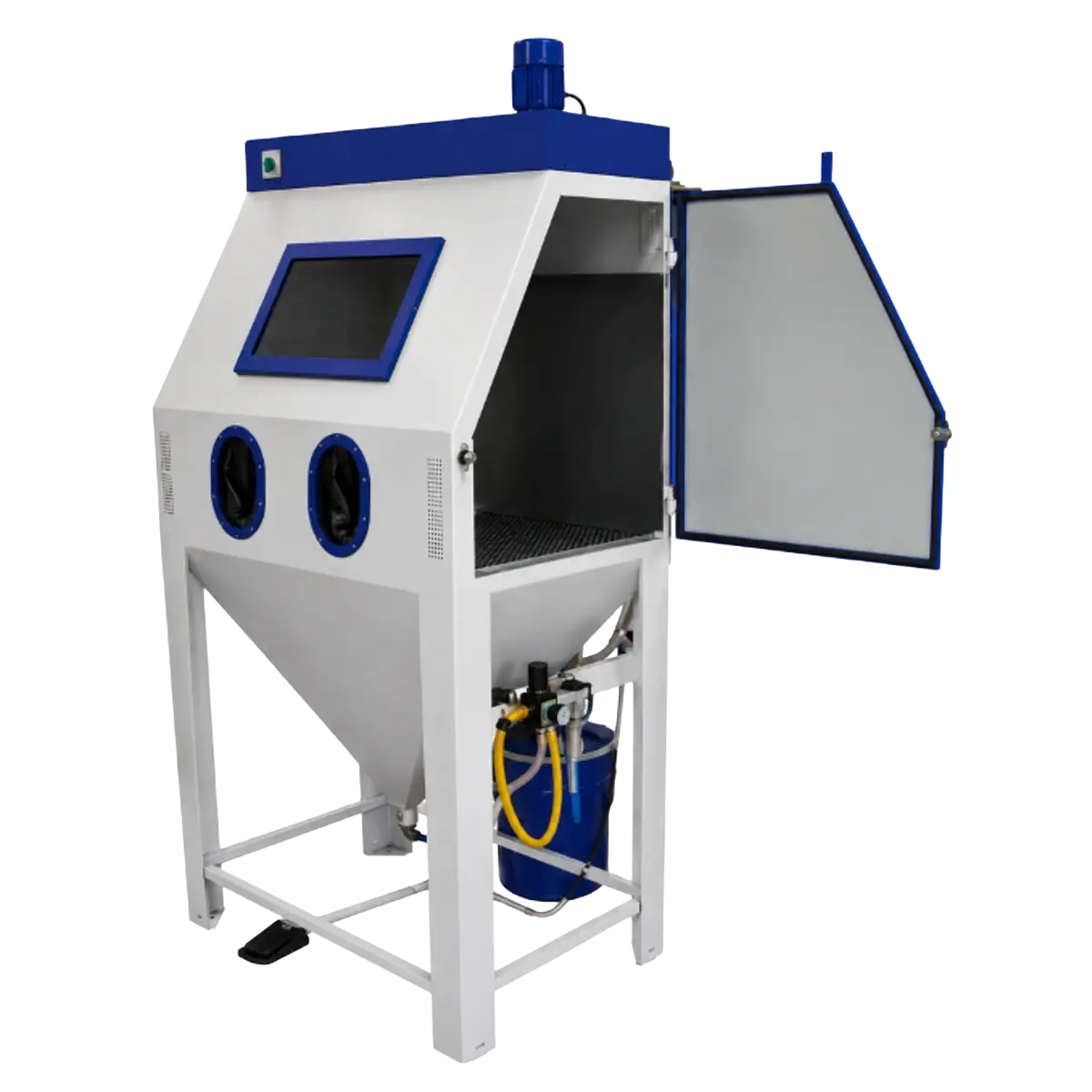

Injectorstralen

Injectorstralen is een oppervlaktebehandeling waarbij de onderdelen gestraald worden door middel van een straalpistool waaraan 2 slangen zijn bevestigd. Eén slang is voor de toevoer van perslucht. Deze creëert een vacuüm waardoor het straalmiddel via de andere slang wordt aangezogen. De vrijgekomen perslucht wordt gebruikt om het straalmiddel aan te zuigen en via de straalslang te verspuiten.

Een injector straalcabine werkt volgens het injectieprincipe, d.w.z. dat het straalgrit na het stralen van de onderdelen in een metalen stoftrommel onder de straalcabine valt. Via het ontstoffingssysteem wordt het straalgrit van het stof en vuil afgescheiden. Het schoongemaakte straalgrit wordt weer naar het straalpistool gevoerd en kan zo opnieuw gebruikt worden om onderdelen te stralen. Injector straalkasten worden gekozen voor lichte en minder intensieve straalbewerkingen.

Toepassingen

Ontroesten, opruwen, ontbramen, satineren en reinigen.

Voordelen

Lage investering, onophoudelijk stralen en laag luchtverbruik.

Stofafscheidingssysteem

Automatisch ontstoffingssysteem dat bestaat uit een afzuiginstallatie met filterpatronen, geïntegreerd in de straalcabine.
TYPE 1000 S
TYPE 1250 S
TYPE 1500 S
Inwendige afmetingen (nuttig)
B x D x H (mm)
995 x 645 x705
1235 x 765 x 810
1490 x 1130 x 1030
Uitwendige afmetingen (over-all)
B x D x H (mm)
1070 x 1100 x 2200
1300 x 1125 x 2195
1600 x 1700 x 2480
Maximaal beladingsgewicht (kg)
150
250
500
Gewicht van de machine (kg)
200
270
620
Netspanning
230 V 50 Hz 1 Ph
230 V 50 Hz 1 Ph
230 V 50 Hz 1 Ph
Materiaal
RVS
RVS
RVS
Opties
Onderaan deze webpagina
Onderaan deze webpagina
Onderaan deze webpagina

Drukstralen

Drukstralen is de beste oppervlaktebehandeling voor het stralen van grote hoeveelheden onderdelen of sterk verroeste onderdelen, e.d. Hierbij wordt het straalgrit onder gelijke druk en vervolgens d.m.v. zwaartekracht in de transportlucht meegezogen. De straalsnelheid van drukstralen ligt gemiddeld 5 keer hoger dan injectorstralen. De opgenomen energie is onmiskenbaar gering, terwijl, door de continu-recyclage een laag straalmiddelenverbruik gegarandeerd wordt. Drukgevoede straalkasten worden gekozen voor zwaar en intensief straalwerk.

Toepassingen

Vaste verflagen, poedercoating, hardnekkige vervuiling en roest.

Voordelen

Veel sneller en krachtiger stralen.

Stofafscheidingssysteem

Automatisch ontstoffingssysteem dat bestaat uit een afzuiginstallatie met filterpatronen, geïntegreerd in de straalcabine.
TYPE 1250 P
TYPE 1500 P
TYPE 2200 P
Inwendige afmetingen (nuttig)
B x D x H (mm)
1245 x 880 x 905
1490 x 1100 x 1030
2200 x 1400 x 1200
Uitwendige afmetingen (over-all)
B x D x H (mm)
1360 x 1580 x 2415
1620 x 1800 x 2480
2900 x 2000 x 2715
Maximaal beladingsgewicht (kg)
250
500
500
Gewicht van de machine (kg)
630
800
1225
Netspanning
230 V 50 Hz 1 Ph
230 V 50 Hz 1 Ph
3 x 400 V 50 Hz
Materiaal
RVS
RVS
RVS
Opties
Onderaan deze webpagina
Onderaan deze webpagina
Onderaan deze webpagina
